Линия по производству сэндвич панелей (из ППУ/ПИР/минваты) ваты)

Линия для производства сэндвич-панелей ППУ/ Линия для производства сэндвич-панелей ПИР/ Линия для производства сэндвич-панелей из минваты

Линия по производству сэндвич панелей (из ППУ/ПИР/минваты) ваты)

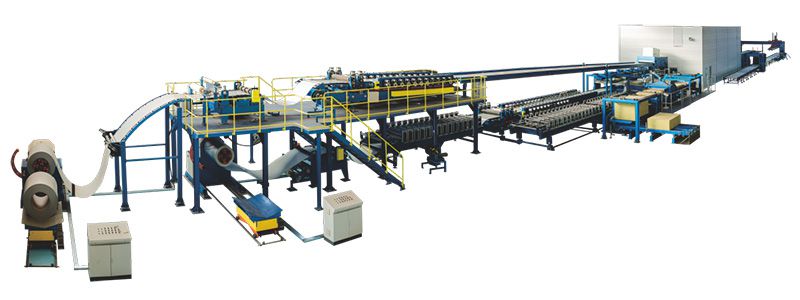

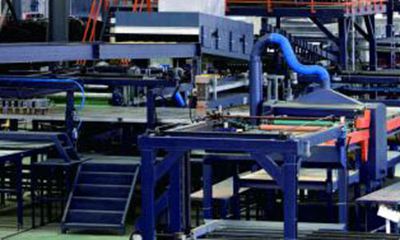

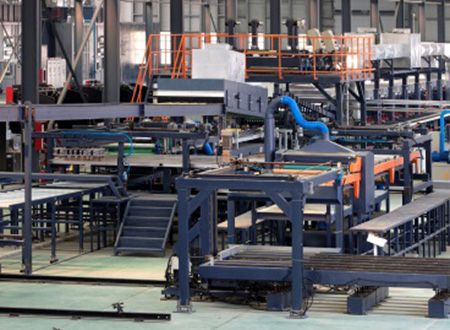

Непрерывная линия для производства сэндвич-панелей из ППУ, ПИР и минеральной ваты модели JF 100 является многофункциональной производственной линией, предназначенной для автоматического выполнения целого ряда операций: размотка, профилирование, автоподача минваты/клея, разогрев, вспенивание, нагрев, резка, воздушное охлаждение, укладка и упаковка.

Наши высокотехнологичные линии подойдут для производства первоклассных сэндвич-панелей, используемых при отделке стен, в промышленных зданиях, сельскохозяйственных помещениях, камерах охлаждения и т.д.

Технические характеристики

Наименование: Линия по производству сэндвич-панелей

Производительность（м/мин）: 3-7 Регулируется
Длина двухленточного конвейера: 16000-40000мм
Рабочее давление при заливке пены: 150-200 бар
Полная мощность: около 200 кВт
Габариты (Д*Ш*В):（100-200）м×（16-30）м×6м

Сырьевые материалы

Тип：цветная листовая сталь,листы из нержавеющей стали, листы из алюминия
Толщина: 0.4-0.8 мм（Листовая сталь）, 0.35-0.6 мм（листы из нержавеющей стали）
Макс. Ширина: 1250 мм
Макс. Вес: 6т/10т
Основные материалы: ППУ (PU), ПИР (PIR), минеральная вата, стеклянная вата

Основные параметры выпускаемой ППУ панели

Длина панели: 2000-18000 мм
Ширина панели: 600-1200мм
Толщина панели (мм): 30-200/250 (Сэндвич панели для холодильных камер)

Видео

Линия для производства сэндвич-панелей из полиуретана

Линия для производства сэндвич-панелей из минваты

Состав линии

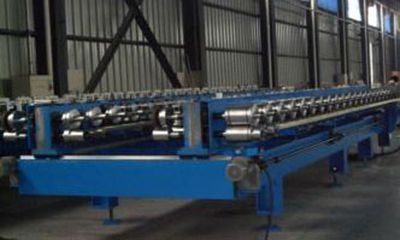

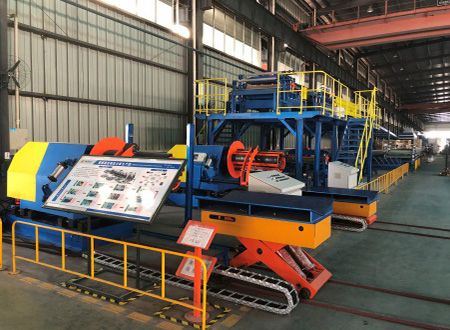

Профилегибочная система

Для обработки верхних профилей предусмотрена одна профилегибочная машина. Данный станок для профилирования имеет специальную конструкцию, обеспечивающую оптимальное профилирование металлических листов. Ширина профилегибочной машины регулируется, а также применяется два отельных двухсторонних валов. Кроме того, рама настраивается в пределах заданного диапазона.

Система обработки минеральной ваты

Система обработки минеральной ваты состоит из устройства подъема минваты, устройства для продольной резки минваты, поворотной установки, системы распыления пены снизу и сверху, вспенивателя для двухкомпонентной боковой герметизации, пылеуловителя, конвейера и т.д.

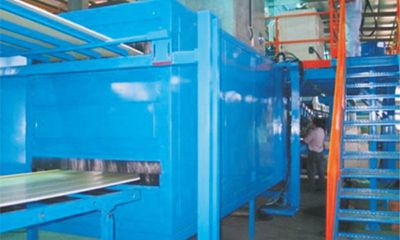

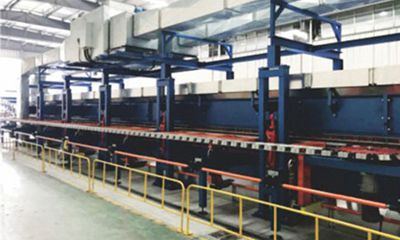

Система разогрева

Непрерывная линия по производству сэндвич-панелей имеет печь с циркуляцией горячего воздуха, что обеспечивает оптимальную температуру для качественного вспенивания и отверждения полиуретана для изготовления первоклассных сэндвич-панелей.

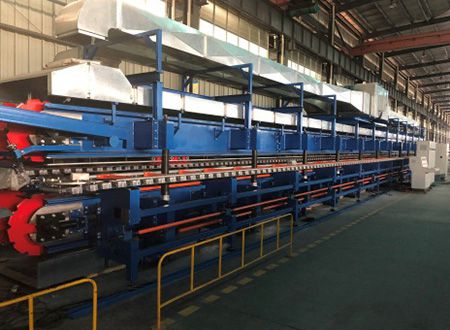

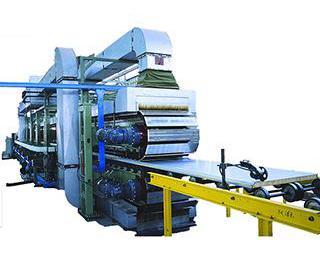

Двухленточный конвейер

Ленточно-отрезной станок

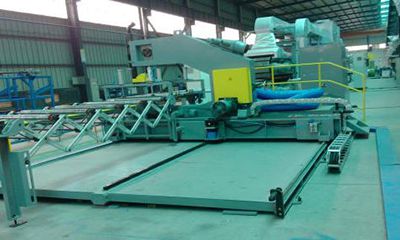

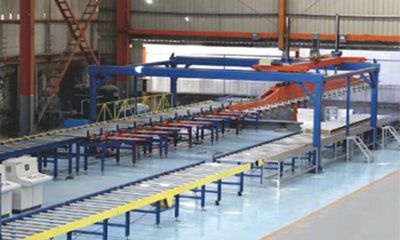

Система укладки

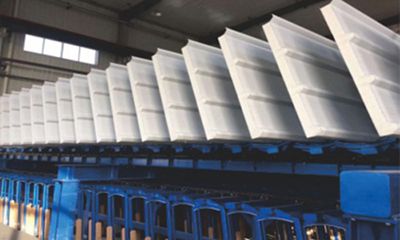

Система охлаждения

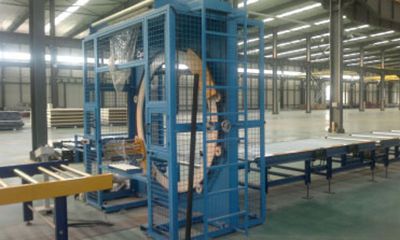

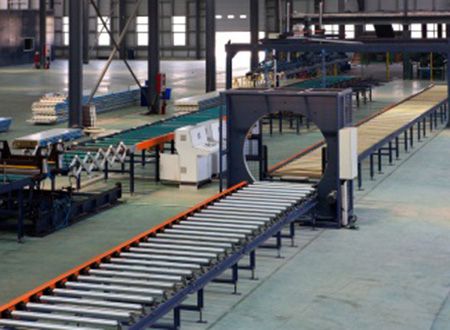

Система упаковки

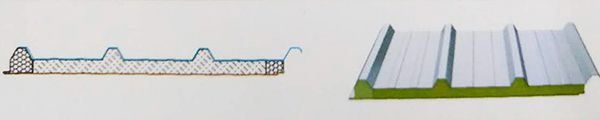

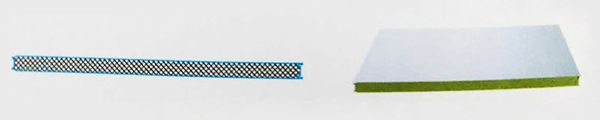

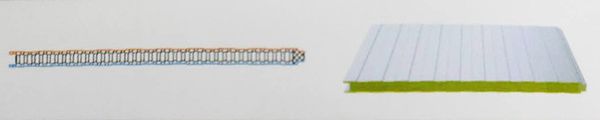

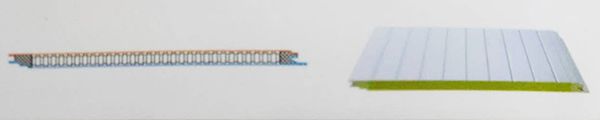

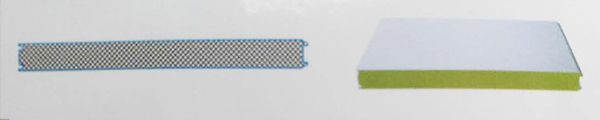

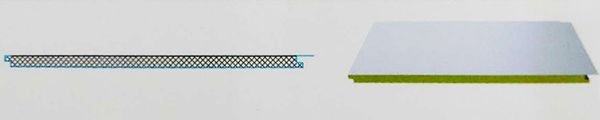

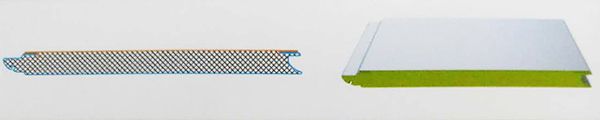

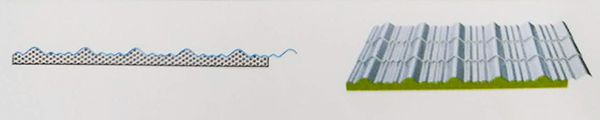

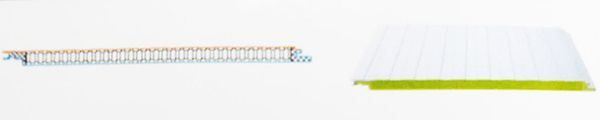

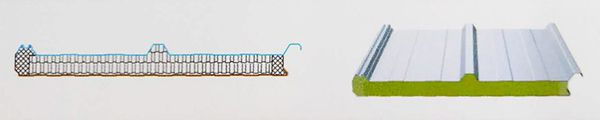

Выпускаемые изделия

Сэндвич-панели, изготавливаемые линией для производства сэндвич-панелей из ППУ, ПИР и минваты отличаются отличными теплоизоляционными, звукоизоляционными, противопожарными и водостойкими характеристиками. Кроме того, данная линия производит панели высокого качества, практичные и красивым внешним видом.

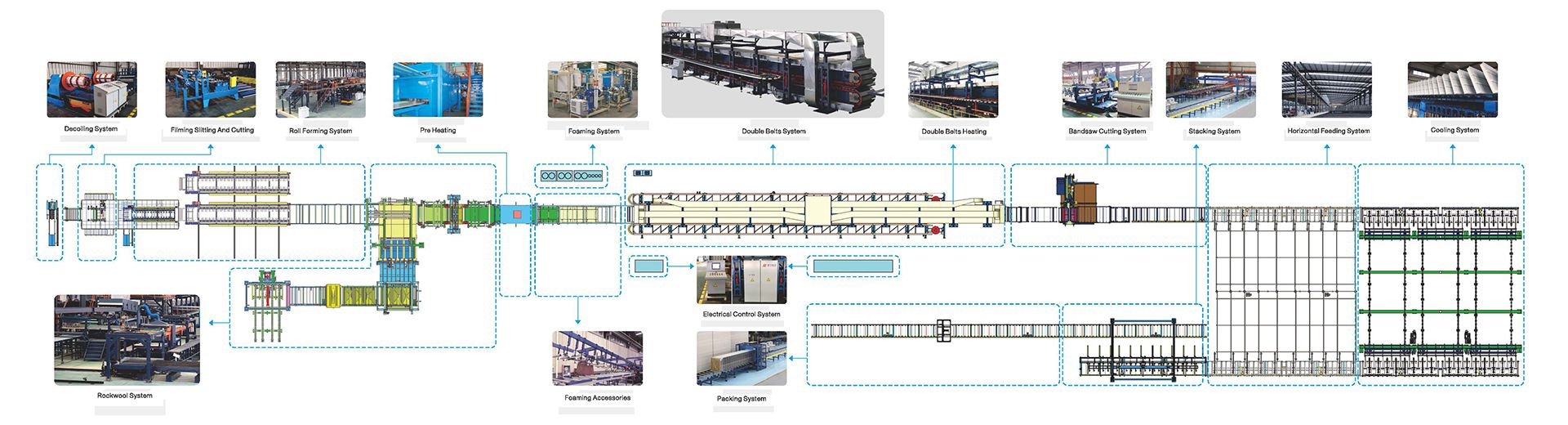

Рабочий процесс
