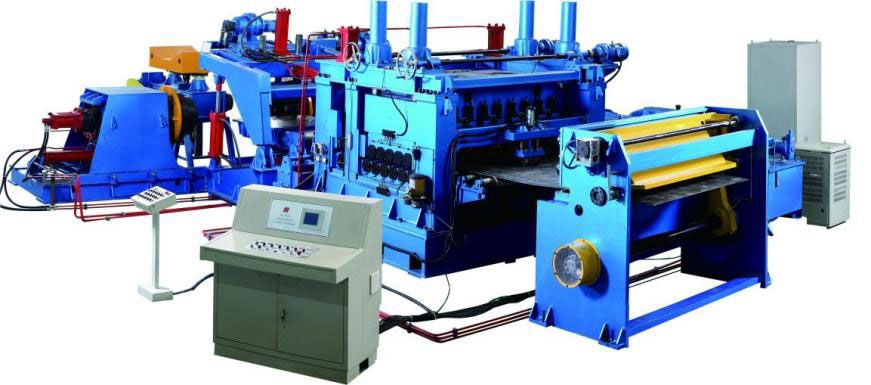

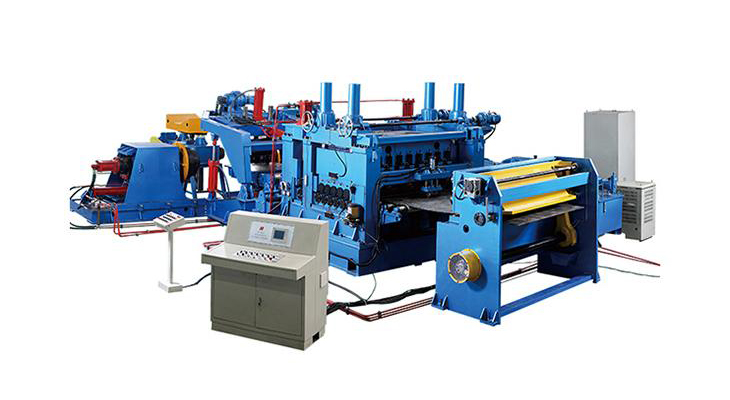

Линия поперечной резки позволяет автоматически выполнять размотку, выравнивание, резку и укладку стальных листов согласно требованиям пользователя. Включает в себя размотчик, листоправильную машину, систему подачи, устройство резки, конвейер, систему укладки и другие.
Мы также можем спроектировать и изготовить линию поперечной резки на заказ под ваши конкретные производственные задачи.
Состав линии
-
- Устройство для перемотки бумаги
предназначено для удаления бумажной прокладки рулонной стали.
- Устройство для перемотки бумаги
-
- Устройство загрузки рулона (катушки)
поднимает и перемещает рулоны вертикально и горизонтально.
Высота подъема цилиндров: 450 мм
Внешний диаметр рулона: Макс. Φ1800 мм/ Мин. Φ1000 мм
Ширина рулона: Макс. 1600 мм
Макс. грузоподъемность: 15т
- Устройство загрузки рулона (катушки)
-
-

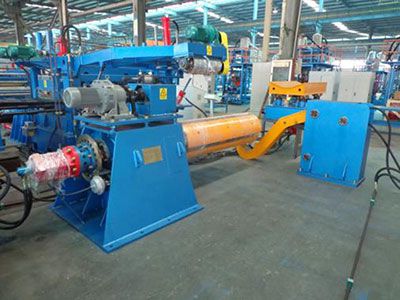

- Размотчик
консольный размотчик оснащен гидравлическим разжимным сердечником. Пневматический дисковый тормоз регулирует размотчик в соответствии со скоростью основной установки при размотке. Внутренний диаметр рулона: Φ508, Φ610, Φ762 Ширина рулона: Макс. 1600 мм Макс. грузоподъемность: 15т
-
-

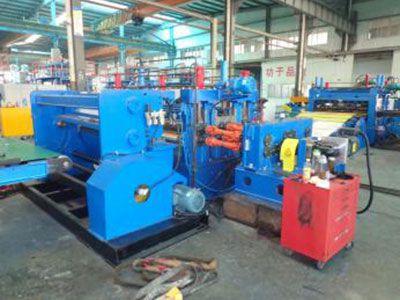

- Устройство для подачи листов
для контроля высоты подъема нажимного валика используются гидроцилиндры. Двигатель переменного тока 2.2 кВт приводит валик в движение и подает металлические листы к листоправильной машине. Выравниватель выпрямляет верхнюю часть листов, применяя гидроцилиндры для точного контроля.
- Устройство для подачи листов
-
-

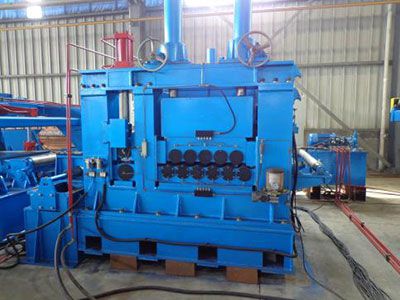

- Нажимной ролик и листоправильная машина
применяет 15 правильный валков, 2 передаточных вала, 8 опорных валов, привод, верхнюю и нижнюю рамы.
-
-
-

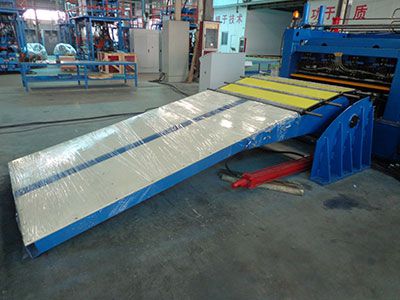

- Модульная платформа
применяется для регулировки скорость рулона при загрузке на измерительное устройство.
-
Дополнительные детали
Второй правильный станок

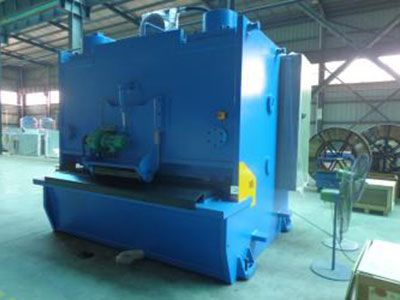

Станок для резки

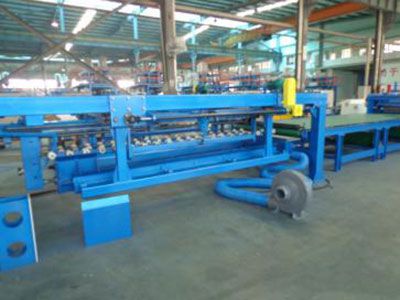

Укладчик

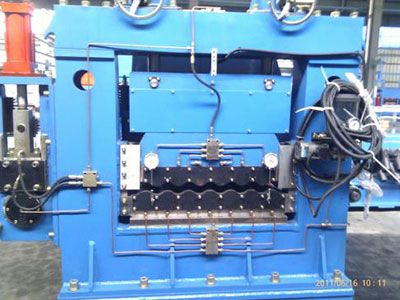

Система смазки листоправильной машины
Технические характеристики
| Модель | JH-3×1600 | JH-6×1600 | JH-10×1600 | JH-12×2000 | JH-16×2200 | JH-20×2200 | JH-30×2200 |
| Толщина (мм) | 0.5-3.0 | 1.5-6.0 | 2.5-10 | 3.0-12 | 4.0-16.0 | 5.0-20 | 7.5-30 |
| Вес рулона | 35 | 30 | 35 | 35 | 35 | 40 | 40 |
| Ширина (мм) | 800-1600 | 800-1600 | 800-1600 | 1000-2000 | 1000-2200 | 1000-2200 | 1000-2200 |
| Количество правильных валков | ≥15 | ≥13 | ≥11 | ≥11 | ≥9 | ≥9 | ≥9 |
| Производительность линии (м/мин) | 0-60 | 0-40 | 0-30 | 0-30 | 0-20 | 0-20 | 0-20 |
| Мощность (кВт) | 90 | 155 | 240 | 255 | 255 | 305 | 460 |
| Рабочая площадь (м) | 8×30 | 8×35 | 8×30 | 10×32 | 10×53 | 10×55 | 10×56 |
| Параметры обрабатываемых рулонов | Материал | Углеродистая сталь, нержавеющая сталь, окрашенные пластины и оцинкованная сталь | ||
| Ширина рулона (мм) | 200-650 | 600-1350 | 600-1600 | |
| Толщина рулона | 0.2-2.0 мм | 0.2-2.0 мм | 0.3-3.0 мм | |
| Вес рулона (т) | 6 | 15 | 15 | |
| Производительность линии (м/мин) | 15-50 | 15-50 | 15-60 | |
| Длина резки (мм) | 300-1500 | 600-2500 | 1000-4000 | |
| Мощность (кВт) | 75 | 95 | 110 | |
| Рабочая площадь (м) | 4×16 | 7×20 | 9×26 | |
