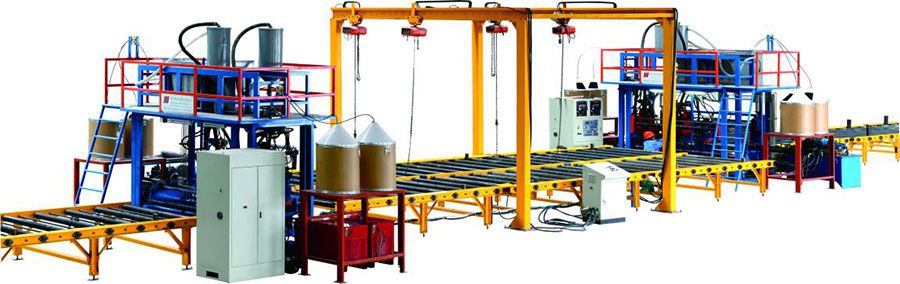

Линия для сварки и сборки двутавровых балок JH является эффективным и современным оборудованием, включающим в себя станок для сборки, передний сварочный аппарат, кантователь, задний сварочный аппарат и конвейеры. Предназначен для сборки, сварки и правки двутавровых балок. Годовая производительность достигает 8000 тонн.
Состав производственной линии
-
-
- Станция позиционирования
Данная станция транспортирует листы в необходимом положении и формирует их, при этом положение полки и стенок может быть отрегулировано, не изменяя форму балку. Панель управления обеспечивает контроль всех рабочих процессов.
-
-
-

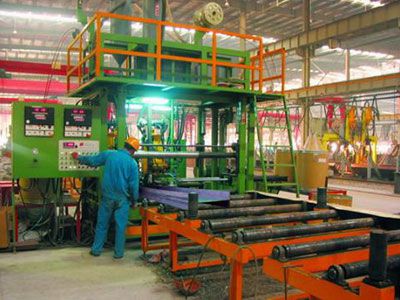

- Основной сварочный аппарат
Используется сварочный аппарат Lincoln (США) и технология односторонней сварки двумя дугами и двумя проволоками. Отличается высокой степенью автоматизации, простой эксплуатацией и однородными сварочными швами.
-
-
-
- Кантователь
предназначен для переворачивания двутавровых балок при сварке, позволяя выполнять сварку на всех поверхностях балки. Кантователь и конвейер имеют отдельные кнопки управления.
-
-
- Кантователь
применяется для переворачивания двутавровых балок, облегчая процесс сварки. Конвейер и кантователь имеют отдельные кнопки управления.
- Кантователь
Технические характеристики
| Наименование | Параметры | ||
| Параметры двутавровой балки | Ширина стенки (мм) | 300-1200 | 300-1500 |
| Толщина стенки (мм) | 3-10 | 3-12 | |
| Ширина полки (мм) | 150-500 | ||
| Толщина полки (мм) | 5-16 | 5-20 | |
| Длина двутавровой балки (мм) | 4000-15000 | ||
Вес двутавровой балки (кг)| 4000 | | ||
| Угол наклона полки двутавровой балки | ≤15° | ||
| Полная мощность | 64KW+90KVA×4 | ||
