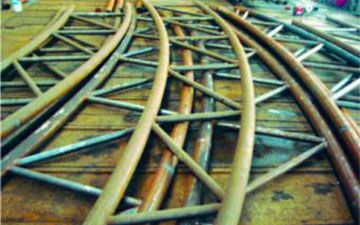

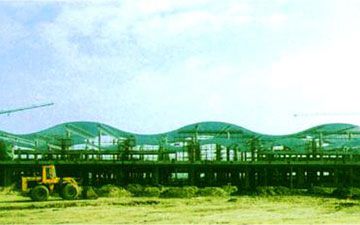

Наши трубогибочные станки предназначены для гибки сортового проката, подходит для производителей различных сортовых профилей. Данная машина позволяет выполнять гибку проката в различные формы, включая дугу, круг и т.д. Трубогибочный станок широко применяется в нефтяной, химической, судостроительной, машиностроительной, гидроэнергетической и других отраслях, а также при производстве стальных конструкций.
Основные детали

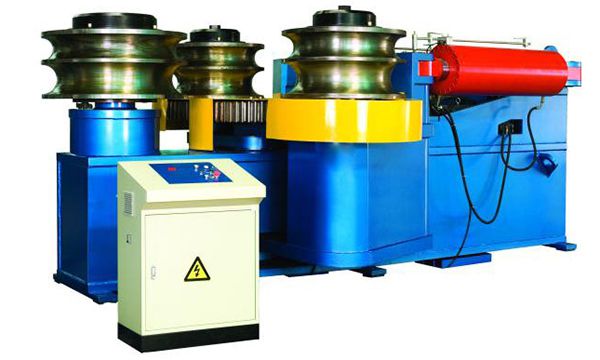

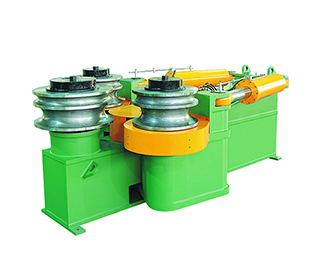

Гибочные станки для проката Jinggong состоят из сварной конструкции, валов, опорные левый и правый подвески вала, гидравлическая система, система электрического регулирования и т.д.

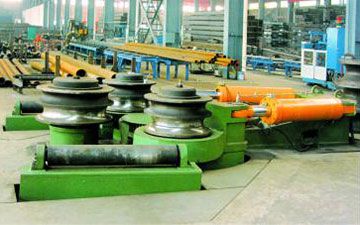

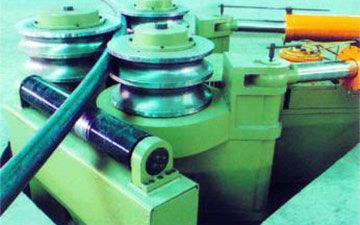

Рабочий процесс
Технические характеристики
| Наименование | Параметры |
| Момент сопротивления при изгибе | 270-2000 (см³) |
| Макс. сопротивление материалов | 245 МПа (сталь Q235A) |
| Наружная гибка швеллерной стали | Тип швеллерной стали: 50 |
| Мин. диаметр гибки: φ3500 мм | |
| Внутренняя гибка швеллерной стали | Тип швеллерной стали: 40 |
| Мин. диаметр гибки: φ3500 мм | |
| Стальная труба | Макс. сечение: φ426 мм × 16 мм |
| Мин. диаметр гибки: φ15000 мм | |
| Мин. сечение: φ90 мм ×8 мм | |
| Мин. диаметр гибки: φ3000 мм | |
| Гибка полосовой стали | Макс. сечение: 200 мм ×60 мм |
| Мин. диаметр гибки: φ3000 мм | |
| Гибка полосовой стали кверху | Макс. сечение: 500 мм ×75 мм |
| Мин. диаметр гибки: φ4800мм | |
| Рабочая скорость | 2-3 м/мин |
| Мощность двигателя | Гидравлический насос: 22 кВт |
| Вспомогательный двигатель: 0.75кВт×2 0.18кВт×2 | |
| Габариты | 4880мм×3200мм×2000мм(Д*Ш*В) |
| Общий вес | Около 36000 кг |
