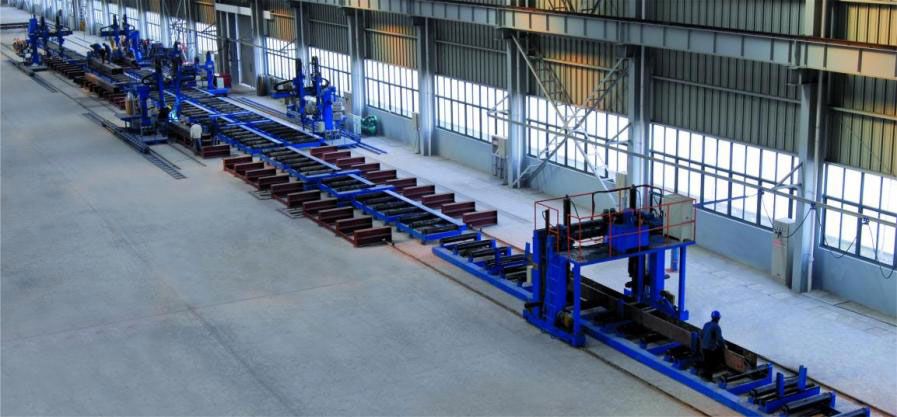

Линия для производства балок коробчатого сечения JZ150 состоит из станка для сборки, сварочного станка GPW, автомата для дуговой сварки под флюсом, устройства электрошлаковой сварки, фрезерного станка, двигателя, кантователя и конвейера. Продуманная конструкция и планировка снижают трудоемкость и повышают производительность.
Параметры данной линии могут быть изменены под ваши конкретные производственные условия и задачи.
Состав производственной линии
-
-

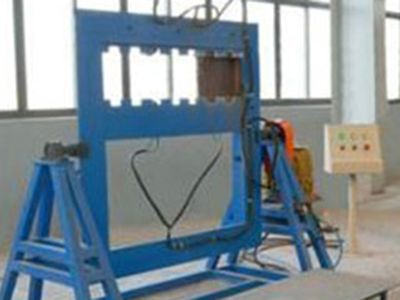

- Станок для сборки диафрагм балок
предназначен для размещения и зажима диафрагм балок. Подходит для деталей сечением 400-1500 мм и толщиной доски менее 80 мм.
-
-
-

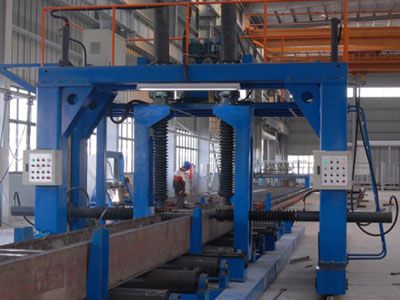

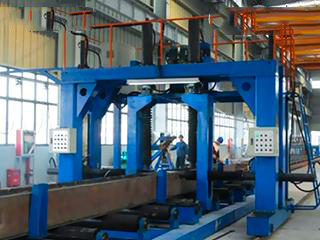

- Станок для сборки балок коробчатого сечения
имеет сварную портальную конструкцию с пазами. Состоит из портальной рамы, зажимного цилиндра с рамой из резьбового стрежня, установкой от падения, гидравлической и электрической систем и т.д.
-
-
-

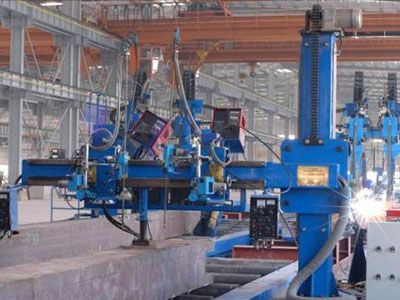

- Консольная сварочная установка GPW для сварки двумя дугами и двумя проволоками
подходит для сварки балок коробчатого сечения, обеспечивает надежные сварные швы и высокую производительность. Сечение обрабатываемой детали (400-1500) мм×(400-1500) мм.
-
-
-

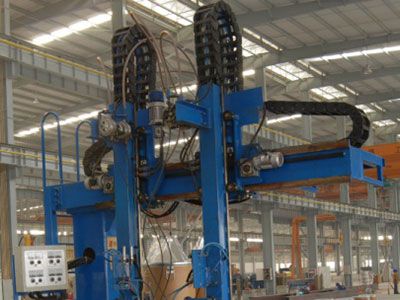

- Консольная сварочная установка для сварки присадочной проволокой
подходит для приварки стенки к диафрагме. Применяет технологию электрошлаковой сварки, сварочная горелка направляет сварочную проволоку. Сечение обрабатываемой детали (400-1500) мм×(400-1500) мм, толщина диафрагмы 14-65 мм.
-
-
-

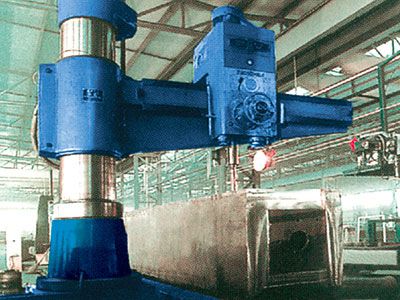

- Консольная установка с двумя дугами
предназначена для сверления отверстий на балке для ЭШС. Ширина обрабатываемой детали (400-1500) мм, длина 400-1500) мм, макс. диаметр сверления 50 мм.
-
-
-

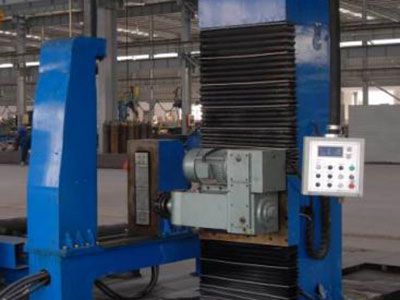

- Продольно-фрезерный станок
применяется для завершения торцевого фрезерования поверхности балок коробчатого сечения, двутавровых балок и т.д. Подходит для деталей с размерами торца (400-1500)мм×(400-2400)мм.
-
Дополнительные детали

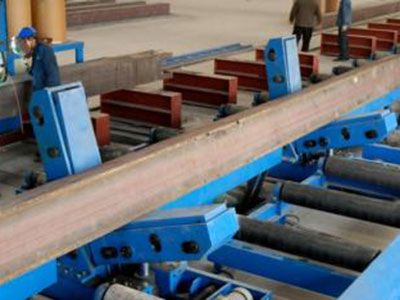

Кантователь (угол 180°)- Конвейер
Технические характеристики
| Наименование | Параметры |
| Параметры сечения (мм) | (300-1500)×(300-1500) |
| Длина заготовки (мм) | 4000-15000 |
| Толщина детали (мм) | 16-80 |
| Вес детали (т) | ≤20 |
| Годовая производительность (при одной смене) | 5000-30000 т (различная конфигурация) |
