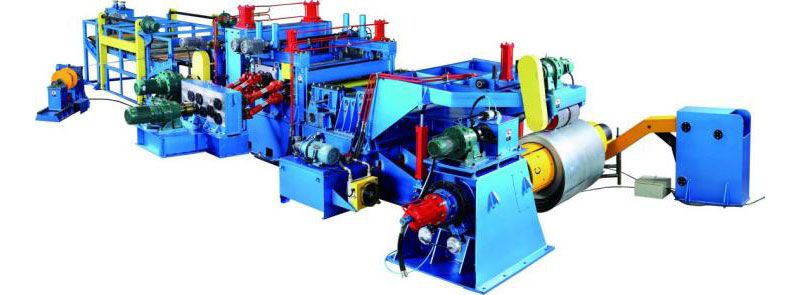

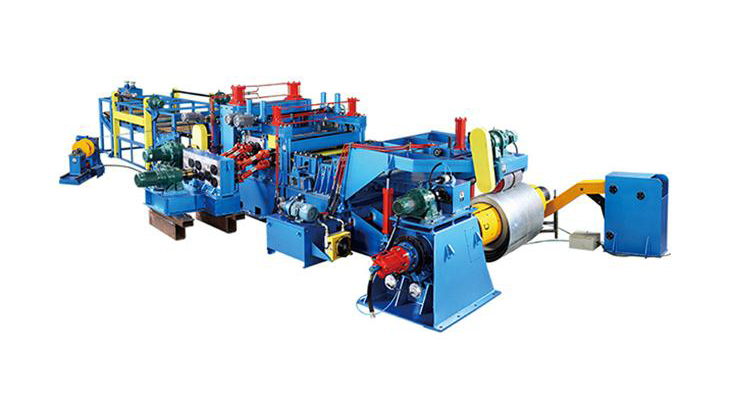

Мы предлагаем автоматическую линию продольной резки металла, оснащенная современными и технологическими решениями. Комплектация: разматыватель, листоправильная машина, ножницы поперечной резки, ножницы продольной резки, система уборки обрези, откатное устройство, система разгрузки и другие.
Мы также можем спроектировать и изготовить линию продольной резки на заказ под ваши конкретные производственные задачи.
Состав производственной линии
-
-
- Устройство загрузки рулона
поднимает и перемещает рулоны горизонтально. Макс. грузоподъемность: 20т
-
-
-
- Разматыватель
оснащен двумя барабанами и двухрядными подшипниками.
Внутренний диаметр рулона: Φ508/Φ610
Ширина рулона: Макс.1500 мм
Макс. грузоподъемность: 20т
-
-
-

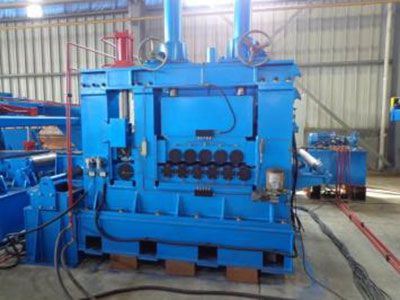

- Листоправильная машина
применяет 5 правильный валков и 2 зажимных вала.
-
-
-
- Модульная платформа
применяется для регулировки скорость рулона при загрузке на измерительное устройство.
-
-
- Устройство для подачи листов
для контроля высоты подъема нажимного валика используется гидроцилиндр.
- Устройство для подачи листов
-
- Ножницы поперечной резки
применяет гидроклапан и предназначен для обрезки начала и конца листов.
- Ножницы поперечной резки
Дополнительные детали

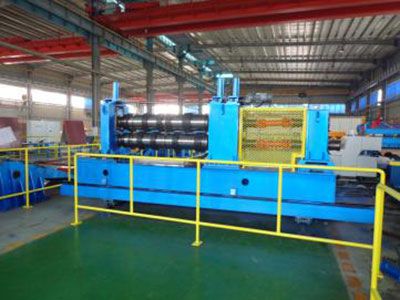

Агрегат продольной резки
Уборки обрези

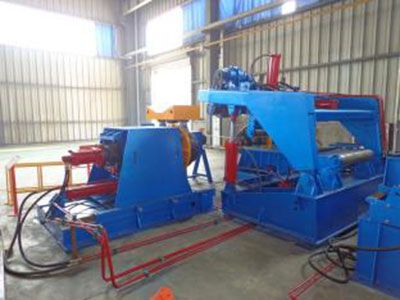

Разматыватель
Технические характеристики
| Наименование | Параметры | ||||
| Модель | JZ-3×1600 | JZ-6×1600 | JZ-8×1600 | JZ-12×2200 | JZ-16×2200 |
| Толщина (мм) | 0.3-3.0 | 1.0-6.0 | 2.0-8.0 | 2.0-12.0 | 3.0-16 |
| Вес рулона (т) | 35 | 35 | 35 | 35 | 40 |
| Ширина (мм) | 800-1600 | 800-1600 | 800-1600 | 800-2200 | 1000-2200 |
| Мин. ширина готовой продукции (мм) | 35 | 65 | 75 | 75 | 75 |
| Производительность линии (м/мин) | 0-120 | 0-60 | 0-40 | 0-30 | 0-20 |
| Мощность (кВт) | 200 | 220 | 160 | 130 | 150 |
| Рабочая площадь (м) | 8×22 | 10×28 | 10×30 | 10×35 | 13×30 |
