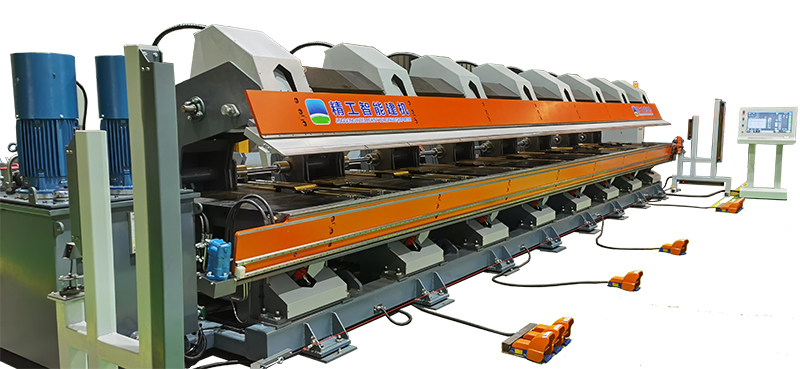

Интеллектуальный листогибочный пресс JSZW1000 с ЧПУ специально разработан для обработки листового металла. Процесс сгибания автоматизирован для обеих сторон и подходит для гибки и обработки различных компонентов, как карнизов, дверных и оконных проемов, платформ, используется также в строительной конструкции для окантовки и закругления углов различных компонентов. Листогибочный пресс – универсальное оборудование, используемое для сгибания и обработки компонентов, не только в металлообрабатывающей, но и в других сферах промышленностях.
Основные компоненты
Особенности
- Зажимы (прижимы) и верхний/нижний раздвижной стол листогибочного пресса, приводятся в движение гидроцилиндром и синхронным механизмом оси. Это обеспечивает синхронную работу и точность сгибания компонентов.

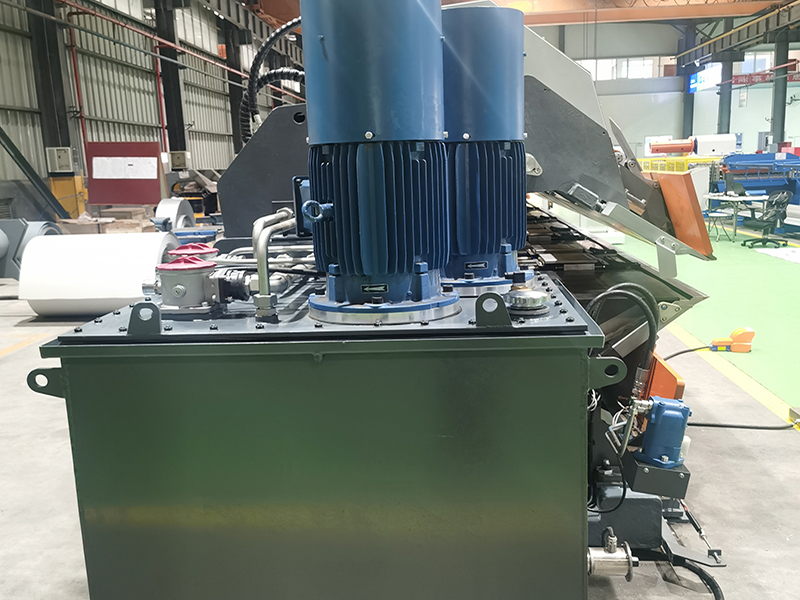

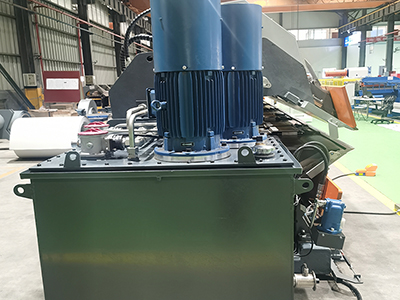

- В листогибочном станке установлена двухнасосная гидравлическая система с переменной частотой, компенсатор давления и датчик нагрузки. Это позволяет достичь высокой энергоэффективности, увеличить производительность и снизить потребление энергии до менее 1 кВт.

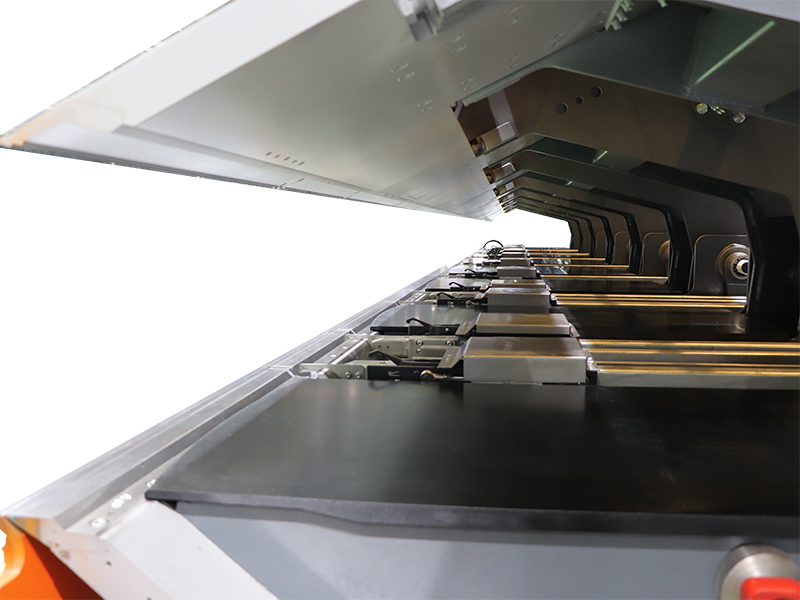

- Система заднего зажима использует гибкий серво-механизм, который облегчает сгибание краев на параллельных компонентах и нерегулярных компонентах различной ширины. Уникальный шарнирный механизм заднего зажима позволяет адаптивно выполнять три основных процесса: выталкивание, зажим и зажим при перегрузке.

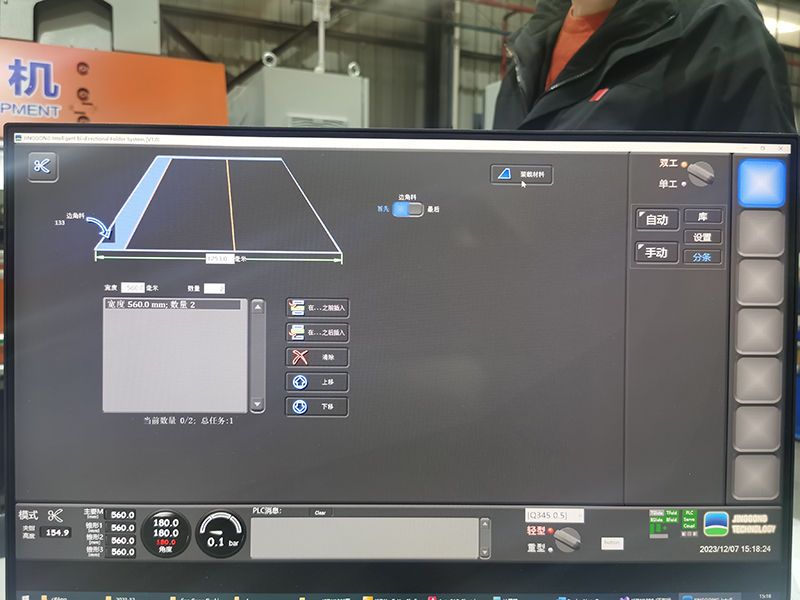

- Листогибочный станок, оснащенный программным обеспечением для управления с удобным интерфейсом - собственной разработки. Способен программировать человеко-машинный диалог, осуществлять мониторинг в режиме реального времени для контролирования рабочего процесса, управлять производственным планом и выполнять другие функции.
- Благодаря высокомощной продольной насадки для резки, оборудование может выполнять процесс резки листов любой ширины. Режим резки позволяет быстро программировать и выполнять периодическую резку.
- Используя двойные шарнирные зажимы и механизм переворачивания, наше оборудование обеспечивает жесткость сгиба, что позволяет легко сгибать даже самые плотные плиты.
- Раздвижной механизм листогибочного оборудования оснащен автоматической системой смазки.

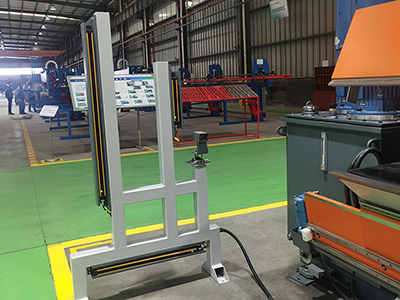

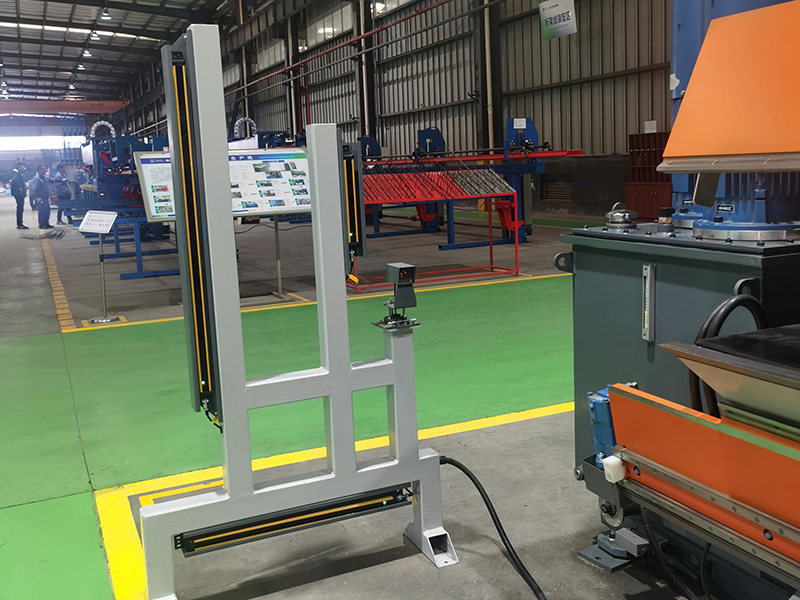

- Оборудование для сгибания металлических листов оснащено разнонаправленными и высокочувствительными мерами защиты, включающие стандартные навесы по трем направлениям и систему защиты от лазерного излучения (система защемления).
Технические параметры
| Пункт | Параметры |
| Макс. длина гибки | 10 м |
| Глубина вдавливания | 1220 мм |
| Число складывающих установок | 8 |
| Число задних зажимов | 11 |
| Мощность оборудования | 33 кВт |
| Гидравлическая мощность | 2×15 кВт |
| Электроснабжение | AC380В/50Гц |
| Рабочая температура | +5℃～+45℃ |
| Макс. гидравлическое давление | 14 МПа |
| Гидравлический зажим | Легкая нагрузка: 8 МПа Сильная нагрузка: 12 МПа |
| Макс. угол сгибания | 150° |
| Макс. расстояние между опорами | 1220 мм |
| Мин. расстояние между опорами | 10 мм |
| Минимальное расстояние подачи заднего зажима | Зажим: 15 мм Выталкивание: 10 мм |
| Скорость подачи заднего зажима | Макс. 200 мм/с |
| Воздушное давление | 0.6 МПа |
| Скорость сгибания | 6 с |
| Скорость зажима | 150 мм/с |
| Скорость резки | 17 с |
| Смещение продольного крепления фрезы | 48 мм |
| Вес | 23 T |
| Габариты (Д×Ш×В) | 11700×2120×1975мм |
